全面講解弱電門禁系統的安裝及工作原理

門禁系統的安裝到底難還是不難呢？其實很簡單，難的地方在鎖的安裝，其他讀卡器和控制器都不難，今天重點介紹一下，各種情況下，門禁系統的安裝方法。

“門禁系統”在智能建筑領域，意為Access Control System，簡稱ACS。指“門”的禁止權限，是對“門"的戒備防范。門禁系統又稱出入口管理系統，是對人員進出進行有效管理物品進出的智能控制的系統。其取代了傳統繁瑣的門衛工作，可實現高效率、高科技的現代管理。對持卡人的進出權限、允許進出的時間，都可進行方便的統一管理，所有人員的進出詳情、報警信息等資料實時反映到管理中心，并可對所有歷史信息進行條件查詢。

出入口門禁安全管理系統是新型現代化安全管理系統，它集微機自動識別技術和現代安全管理措施為一體，它涉及電子，機械，光學，計算機技術，通訊技術，生物技術等諸多新技術。它是解決重要部門出入口實現安全防范管理的有效措施。適用各種機要部門，如銀行、賓館、車場管理、機房、軍械庫、機要室、辦公間，智能化小區，工廠等。

門禁系統早已超越了單純的門道及鑰匙管理，它已經逐漸發展成為一套完整的出入管理系統。它在工作環境安全、人事考勤管理等行政管理工作中發揮著較大的作用。

電鎖通常是用于門禁系統中，以下面這個簡單的門禁系統為例，它是由門禁主機、門禁讀卡器、開門按鈕、電鎖、管理軟件等組成，而電鎖就是其中的一個重要環節。

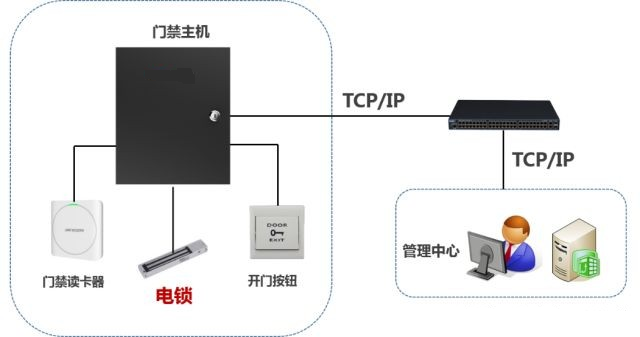

常見門禁系統拓?fù)涫疽鈭D

電鎖在門禁系統中的作用，主要是用來控制門的開關。目前門禁系統中常用的電鎖，主要有磁力鎖、電插鎖、靈性鎖等，下面薛哥會給大家一一介紹。

1.磁力鎖系列

1.1磁力鎖原理

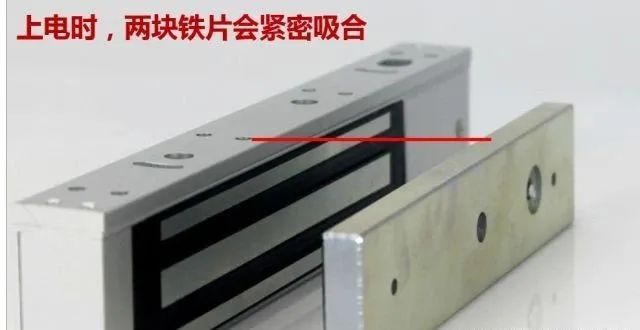

磁力鎖的設計和電磁鐵一樣，是利用電生磁的原理，當電流通過硅鋼片時，電磁鎖會產生強大的吸力，緊緊地吸住吸附鐵板以此達到鎖門的效果?？刂齐姶沛i電源的門禁系統識別人員正確后即斷電，電磁鎖失去吸力即可開門。

1.2磁力鎖分類

磁力鎖可分為單門磁力鎖和雙門磁力鎖。單門磁力鎖主要用于單開門的類型，雙門磁力鎖則是用于雙開門的類型。

1.3磁力鎖安裝方式說明

適用于木門、玻璃門、金屬門、防火門等。
磁力鎖斷電開門，因為一側會被磁力鎖擋住，所以只能做90°單向開門。
磁力鎖必須配支架，每把單門磁力鎖配1套支架，每把雙門磁力鎖配2套支架。

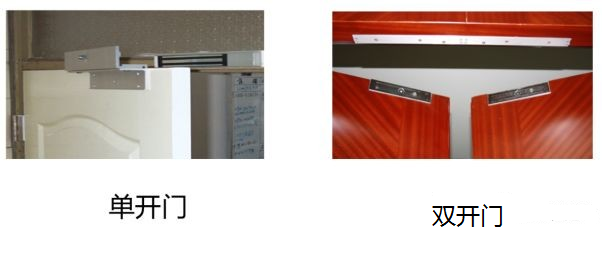

1.4磁力鎖安裝示例

1.5磁力鎖支架

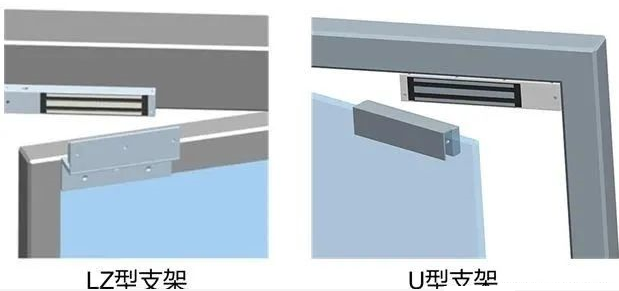

目前市面上常用的支架主要有LZ型、U型兩種。LZ型可以適用于下有框門，L支架用于固定磁力鎖在門框上，Z型支架固定在門上。
U型可以適用于下無框門（直接卡入門中），安裝示意圖如下。

2.電插鎖系列

2.1電插鎖原理

電插鎖也是一種電子控制鎖具，通過電流的通斷，來驅動“鎖舌”的伸出或縮回，以達到鎖門或開門的功能。

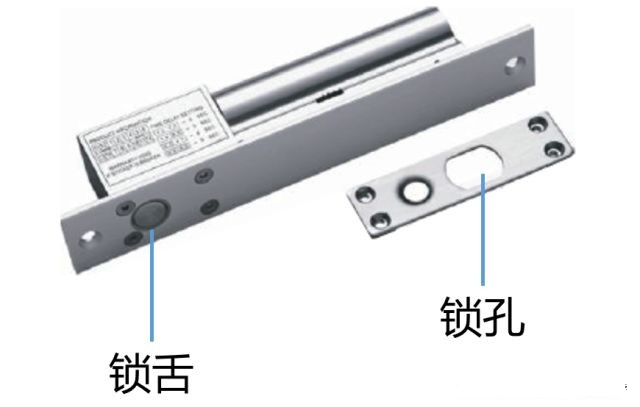

鎖體中的關鍵部件為“鎖舌”，與“鎖孔”配合可實現“關門”和“開門”兩個狀態。即鎖舌插入鎖孔實現關門，鎖舌離開鎖孔為開門。

2.2電插鎖分類

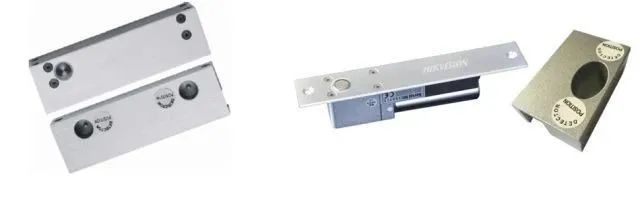

電插鎖一般有兩種類型，分別適用于有邊框和無邊框的門。

2.3電插鎖安裝方式說明

電插鎖斷電開門、可180°開門、適用于玻璃門。

有框玻璃門，電插鎖需配U型支架。
無框玻璃門，無需配支架。

2.4電插鎖安裝示例

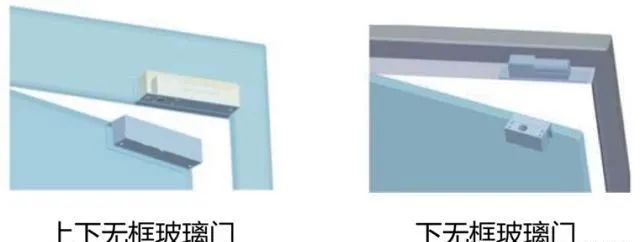

對于上下都無邊框的門采用U型鎖體和鎖孔卡入玻璃門使用，對于上面有邊框的，進行開槽將鎖體安裝進邊框中使用。

3.靈性鎖系列

3.1靈性鎖原理

靈性鎖有效結合了傳統電控鎖及電磁鎖的優點，克服了電控鎖噪音過大、電磁鎖耗電等方面的不足而開發的新產品，靈性鎖與電控鎖、磁力鎖相比較，它的性能更加的完善，優點更加明顯。
3.2靈性鎖分類

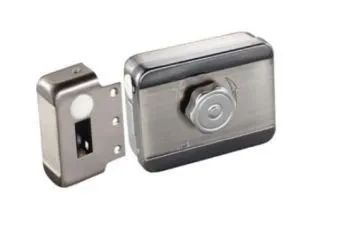

目前常見的靈性鎖主要有單鎖頭靈性鎖和雙鎖頭靈性鎖，兩者的區別在于鎖舌的數量不同，如下圖所示。

3.3靈性鎖安裝方式說明

靈性鎖適應于木門、鐵門等，一般常用于家庭大門、小區單元門等。

施工布線時，電源線需布置4芯，2芯線用于持續給電鎖電機供電，另外2芯用于控制電鎖開門。
